高純度氫氧化鋁填料專用加工設備
JFJM

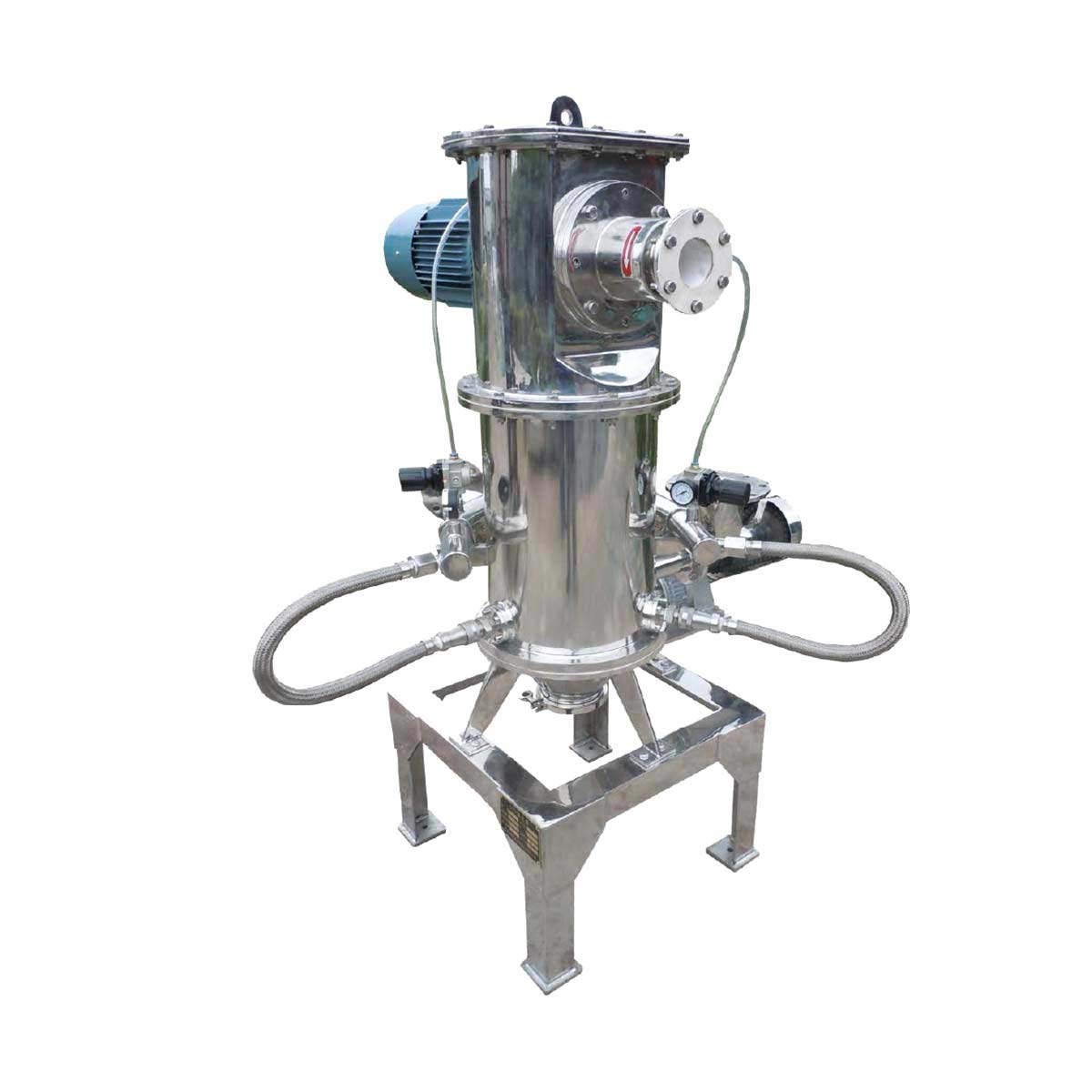

流體化床氣流磨
流化床對噴氣流磨是用於高純 ATH（氫氧化鋁）的頂級乾法超細研磨設備。依靠對向高壓氣流實現顆粒自碰撞粉碎，無金屬介質接觸，大幅降低金屬雜質含量，保障成品高白度。搭配高精度內置分級機，穩定輸出亞微米級窄分佈粉體，適用於電子灌封、低煙無鹵電纜及高端阻燃 ATH 填料領域。氣流磨固有的低溫研磨特性也可有效避免 ATH 熱分解。
流體化床氣流磨

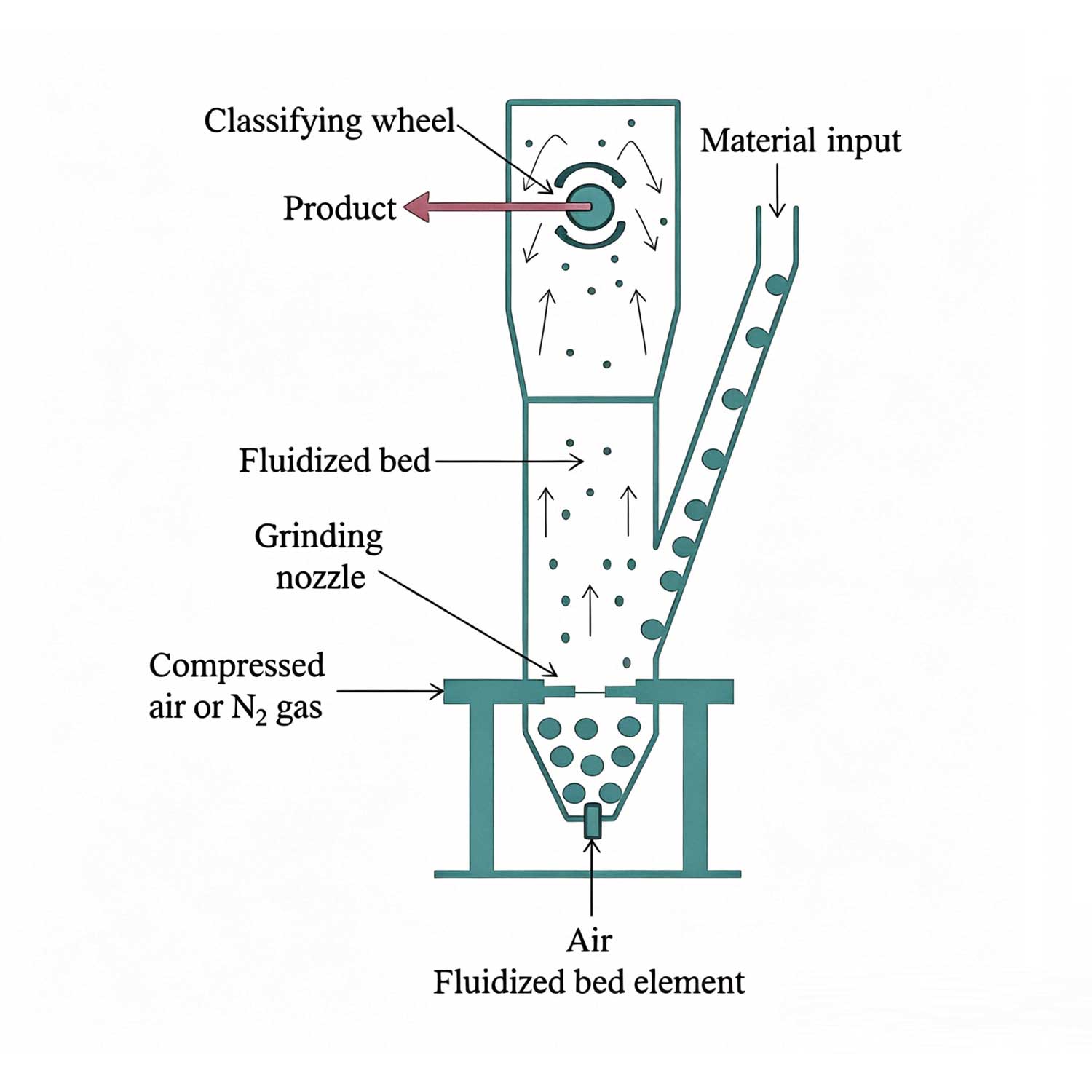

運作原理
拆解流體化床氣流磨背後的核心工藝與技術原理。
ATH 原料通過螺旋喂料機送入研磨腔，多組水平對置噴嘴以超音速噴射高壓壓縮空氣，在腔內形成上升流化床力場。ATH 顆粒受氣流加速，在中央噴流交匯區相互劇烈碰撞，純粹依靠顆粒與顆粒的撞擊實現超細粉碎，無任何研磨介質接觸。氣流攜帶粉碎後的 ATH 顆粒上升至頂部高精度渦輪分級機，合格的 ATH 細粉穿過分級輪葉片，依次由旋風分離器與布袋除塵器收集；超標粗 ATH 顆粒受離心力作用向外甩出，沿腔壁回落流化床研磨區繼續參與碰撞粉碎，形成連續閉路研磨循環。
流體化床氣流磨
技術參數
流體化床氣流磨 透過量化數據定義卓越，滿足高精度材料加工最嚴苛的要求。
Swipe left or right to see more
| 機型系列：JFJM | 60 | 140 | 200 | 315 | 400 | 500 |
|---|---|---|---|---|---|---|
| 粒徑 (μm) | 1~50 | 2~50 | 2~50 | 3~50 | 4~50 | 4~50 |
| 直徑 (mm) | 60 | 140 | 200 | 315 | 400 | 260×3 |
| 功率 (kW) | 1.1 | 4 | 5.5 | 15 | 22 | 7.5×3 |
| 最高轉速 (r/min) | 18000 | 9800 | 6500 | 4000 | 3250 | 5000 |
| 產量 (kg/h) | 2~20 | 20~250 | 40~600 | 100~1500 | 250~2200 | 200~3000 |
| 壓縮空氣耗量 (m³/min) | 3 | 10 | 20 | 40 | 60 | 80 |
| 壓縮空氣壓力 (MPa) | 0.7~1.0 | 0.7~1.0 | 0.7~1.0 | 0.7~1.0 | 0.7~1.0 | 0.7~1.0 |
| 總功率 (kW) | 30 | 90 | 150 | 280 | 380 | 500 |
